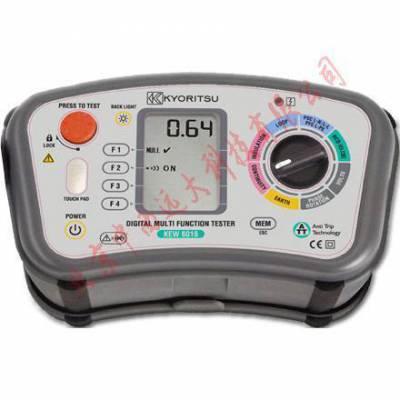

导通测试：可使用测试键锁定功能选择蜂鸣进行瞬间提示。

绝缘测试：3个测试电压250V/500V/1000V，自动放电功能可确保测试后的回路安全。

回路电阻测试：反跳脱ATT技术可进行高度回路测试和快速测试以避免RCD跳脱。

PSC/PFC测试：自动计算和显示短路电流（PSC）和预期故障电流（PFC）。

PCD测试：可进行非常的RCD测试。

接地测试：使用传统的电压-安培连接2个辅助接地棒，无需外部电源。

相位测试：可检测三相系统的相位旋转并清晰显示相序。

电压测试：除了电压测试以外，可测试被测电压的频率。

设计符合安全规格IEC61557、IP54

通

测试

测量范围

20/200/2000Ω(自动量程）

开路电压

>6V

短路电流

>200mA AC

精度

±(1.5%rdg+3dgt)

环路

阻抗

测试

测试额定电压

230V AC ±10%（50Hz）

电压测量范围

100~400V AC （50Hz）

阻抗测量范围

20/200/2000Ω

额定测试电流

2***(20Ω) 1.2A(200Ω) 1.2A(2000Ω)

测试周期

1/2周 10ms

精度

20Ω：±(2%rdg+2dgt) D-LOK OFF/±(5%rdg+5dgt) D-LOK ON

绝缘

测试

测试范围

20/200/2000Ω(自动量程)

测试电压

250V,500V和1000V DC

开路输出电压

250V+20%-0%

500V+20%-0%

1000V+20%-0%

额定电流

>1mA

精度

0~100MΩ： ±(2%dg+3dgt)

100MΩ~2000MΩ： ±(2%rdg+4dgt)

RCD

测试

测试额定电压

230V AC ±10%（50Hz）

动作电流设定

RCD*1/2：10,30,100,300,1000mA

RCD*1：10,30,100,300,500,1000mA

RCD*5：10,30,100mA

动作电流持续

RCD*1/2：2000ms

RCD*5：200ms

精度

±(2%rdg+3dgt)

PSC

测试

测试额定电压

230V AC ±10%（50Hz）

测试范围

2000A和20kA

故障

电流

测试

测试额定电压

230V AC ±10%（50Hz）

测试范围

2000A和20kA

接地

电阻

测试

范围

20/200/2000Ω

输出电压

230V AC ±10%（50Hz） 额定测试电压：50V

频率

720Hz±5%

精度

20Ω(±2%rdg+5dgt) 200/2000Ω(±2%rdg+3dgt)

一般

安全规格

IEC61010-1 CAT.300V 污染度2， IEC61557

耐压

3700V AC /分钟

电源

R6P(AA)(1.5V)×6

外形尺寸

105mm（L）×210mm（W）×240mm（D）

重量

约1924克

附件

7218（电源线），7196（远程遥控测试线），7188（配电盘保险丝测试线），

7228A（接地线），8032（辅助接地棒），8212-USB（USB适配器+KEWreport软件），

线箱，9142（携带箱），9121（肩带），带扣，电池，使用说明书

可选件

8212-RS232C（RS232C适配器+KEWreport软件）
