主要功能

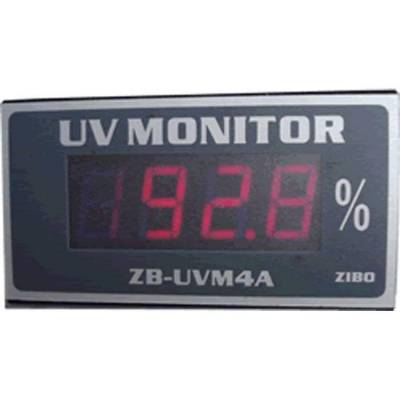

　配三位半数码管，显示当前紫外线辐照强度的相对比值；

　当紫外线强度在50%以下时，报警状态有一对继电器干接点输出；

　有供PLC、工控机等设备采集的标准输出接口，即0～5V模拟量输出信号（可调）。

主要特点

　品牌紫外线传感器 — 采用德国厂家增强型紫外线光电二极管，对紫外线210～380nm波段辐照强度进行检测，灵敏度极高。

　分体式设计 －传感器、控制器、数显表分离。

　安装方便 － 传感器探头采用螺纹连接方式，直接与筒体快速连接；数显表采用卡装方式直接固定在电控箱面板上；控制器采用卡装式安装方式，直接安装在标准导轨上。

　调试简单 — 只需调节W1和W2电位器，使电压输出为5V和数显示为100.0%即可。

　维修快速 — 当数显表显示在50%及以下时，提醒紫外线强度不足，需要清洗玻管、探头或者更换灯管。

技术参数

　工作电压： AC220V±10%；

　显示强度： 相对强度；

　显示精度： 0.1%；

　探头储存温度范围：-55℃～+125℃；

　探头工作温度范围：-55℃～+70℃；

　探头螺纹尺寸： M26×2mm（可根据客户要求定制）；

　数显表外形尺寸：　79×43×23mm；

　数显表开孔尺寸：　76×39.5mm；

　控制器外形尺寸：　118×72×37mm；

　控制器安装方式：　标准导轨卡装；

应用领域

　紫外线水处理器（包括清水、中水和污水消毒）；

　UV固化等领域。

现场调试

　稳定运行　在现场安装好紫外线消毒器和强度监测仪探头，并接通进、出水路，然后接通灯管电源，待灯管工作稳定后（15～20分钟）再进行调节。

　输出调节　调节电位器W1，使OUT与GND间电压输出为5±1%V即可。由于浑浊度、传感器与灯管距离等的不同，可能调节W1不能使其输出电压达到5V，此时，应尽量将输出电压调节到高值为止（如果是采用PLC接入此电压的，可以将量程定为2.5V或者1.25V均可）。

　显示调节　调节电位器W2，使数显表显示100.0%即可。

　报警调节　W3为报警继电器动作点调节电位器，出厂时，已将紫外线强度降到50%左右为继电器默认动作点，用户可以根据具体需要自行调节确定报警点。（不用户自行调节电位器W3）。
