— 功能实用的小光万用表

产品概述

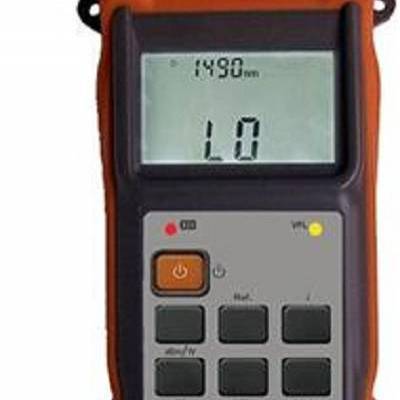

ADN-580系列便携式光纤多用表又称光万用表，为光功率计、红光源合二为一的组合体，光功率计和红光源既可以同时使用，也可以单独使用。

其中光功率模块可用于850~1700nm波长范围以内以mw,dB,dBm为单位的光功率测量，显示分辨***。设有850nm、980nm、1310nm、1490nm、1550nm五个波长校准点。可线性和非线性同时显示光功率，既可用于光功率的直接测量，也可用于光链路损耗的相对测量。

红光源模块提供650nm可见激光输出，输出功率可达1mW/10mW，适用于单模或者多模光纤的测量,它们发出的红光可从光纤弯曲较严重的位置和覆盖层断点或裸纤处射出，也可以从连接不好的接头处射出，因此，能够识别光跳线、跳线板、配线架、接头处的故障。

该仪器具有外壳坚固，体积小，重量轻，便于携带和低功耗的特点，大LCD显示屏，使测量工作更加方便快捷。是有线电视系统，光纤通信等领域施工及维修的仪器设备。

应用范围

-光纤CATV工程

-光纤通信工程

-综合布线系统

-光器件生产与研究

-光通信教学与试验

-其他光纤工程

产品特性

-便携式设计，小体积，大显示屏

-线性（mW）和非线性（dBm）指标同时显示

-背光及自动关机功能

-红光光源稳定输出（恒功率控制电路）

-光功率计和红光源均采用2.5mm 通用适配器

-使用锂电池或外接电源供电

-使用简单，性高

-低压报警功能

-硅胶按键，手感

-外壳为橡塑一体成型，增加防护性能，适合野外作业

产品参数

产品型号ADN-580

A B C D

光功率计模块

探测器类型 InGaAs

校准波长(nm) 850、980、1310、1490、1550

测量范围(dBm) -70~ +6 -50~ +26

分辨率(dBm) 0.01

测量不确定度(dB) ±0.25dB (5%) @25℃ (±0.5 dB @850nm)

红光源模块

发光器件 FP-LD

工作波长（nm） 650

输出光功率典型值(mW) ≥ 1 ≥ 10 ≥ 1 ≥ 10

谱宽(nm) ≤ 5

其他参数

电源 1000mAh锂电池加电源适配器

自动关机时间 10分钟

连续工作时间 >100小时（单光功率计工作）

≥20小时（1mW红光源、光功率计同时工作）

光接口 2.5mm通用接口加FC头

工作温度（℃） -10-+45

存储温度（℃） -20-+65

外形尺寸(mm) 185×80×45（长*宽*高 整体尺寸）

重量(g) 400（带电池）

标准配置清单

型号 ADN580

光功率计红光源一体化机 1台（橡塑一体成型外壳，高防护性，有支撑架）

锂离子电池（1000mAh） 1块

电源适配器 1个

FC/PC头 2个

清洁棉签 1包

仪表使用手册 1本

卡 1张

便携式牛津软腰包（可斜挎） 1只

产品型号描述：

ADN580A: A型光功率计(功率测试范围-70~ +6 dBm)+1mW红光源

ADN580B: A型光功率计+10mW红光源

ADN580C: C型光功率计(功率测试范围-50~ +26 dBm)+1mW红光源

ADN580D: C型光功率计+10mW红光源

另可定做：

ADN580E：A型光功率计(功率测试范围-70~ +6 dBm)+20mW红光源

ADN580F：C型光功率计(功率测试范围-70~ +6 dBm)+20mW红光源
